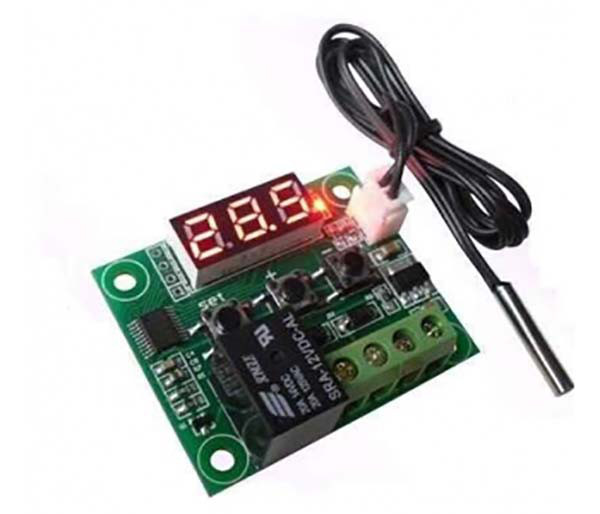

Терморегулятор W1209

Терморегулятор призначений для контролю температури в діапазоні від -50 до +110 °C, має LED дисплей із трьома знаками, світлодіодний індикатор вмикання реле, три кнопки керування електронним терморегулятором, роз'єм для під'єднання зовнішнього термодатчика, клеми "К0/К1" для під'єднання навантаження і "+12V/GND" для живлення плати терморегулятора.
На дисплеї показується поточна вимірювана температура з датчика.
LED-індикатор зображає такі параметри: "LLL" — датчик не під'єднаний, "ННН" — температура поза діапазоном.

Опис приладу:
3 кнопки керування: set, "+", "-".
set — вибирає режим встановлення та налаштування параметрів
"+" і "-" змінюють значення встановлення й параметрів

Настроювання параметрів меню з розшифруванням:
P0 — Температура встановлення — 50 oС 110 oС, типово 28oС.
Охолодження (Cooling) або нагрівання (Heating) (за замовчуванням С);
P1-гістерезис (0.1 °C...15 °C, за замовчуванням 2 °C).
Несиметричний (в мінус від установки), дає змогу знизити навантаження на реле та виконавець на шкоду точності підтримки температури;
P2 — завдання верхньої робочої межі температури — 45 oС...110 oС (за замовчуванням 110 °C). Дає змогу звузити діапазон установлення зверху. За температури вище 110 °C (або під час замикання датчика) на індикаторі виводиться HHH;
P3 — завдання нижньої робочої межі температури — 50 oС...105oС (за замовчуванням — 50 °C). Дає змогу звузити діапазон установлення знизу. За температури нижче -50 °C (або у разі вимкнення датчика) на індикаторі виводиться LLL;
P4 — корекція температури (-7 °C... +7 °C, за замовчуванням 0 °C). Дає змогу проводити найпростіше калібрування для підвищення точності вимірювання (тільки зсуву характеристики);
P5 — затримка увімкнення/вимкнення реле (0-10 хв, за замовчуванням 0 хв). Іноді потрібна для затримки спрацьовування виконавця, критично, наприклад, для компресора холодильника;
P6 — цифрова сигналізація перевищення температури (0 +110 °C, типово вимкнений). Зміна режиму роботи З (охолоджувач) або H (нагрівач) фактично просто інвертує логіку роботи регулятора температури.

Усі параметри зберігаються після вимкнення живлення. Керувальний контролер STM8S003F3P6. Опорна напруга на датчик температури та живлення контролера — стабілізовані 5,0 В на AMS1117-5.0.
Струм споживання термостата в режимі вимкненого реле 19 мА, доданого 68 мА (у разі живильної напруги 12 В).
